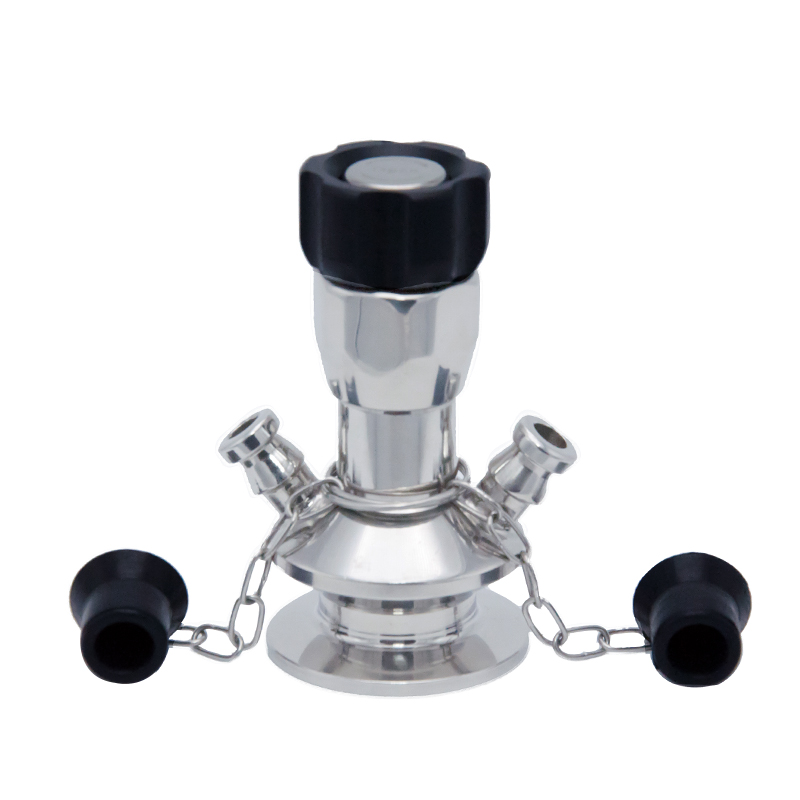

SQW无菌取样阀
应用
无菌取样阀主要用于罐设备或管道里面的物料样品采集，并要求在每次取样之前和之后进行杀菌处理。无死角，杀菌彻底，可以连续并且随时进行无菌取样。广泛应用于食品、酿酒、饮料、乳制品、牙膏化妆品、生物制药等行业。
技术参数
◆规格：DN6 DN15
◆连接方式：焊接、卡箍、螺纹
◆最大工作压力：≤8bar
◆最大杀菌压力：≤3bar
◆工作温度：-10℃到120℃
◆最大杀菌温度：120~150°C：
◆与物料接触部分：SS316L 其它部件SS304
◆内表面接触产品：Ra≤0.8μm
◆密封件：SI/EPDM
工作原理
该款无菌取样阀主要分为手轮、支架、阀芯、弹簧、阀体、隔膜密封圈这几种部件。当处于关闭状态时，依靠逆时针旋转手轮放松阀芯（直至手轮在空档位置），由阀芯将密封胶头压紧在阀体物料进口处，达到密封效果；如果需要取样时，从其中一个（一般是下方的）取样口通入蒸汽或其它杀菌介质，将整个样品室内充满并从另一个取样口导出，经过一定时间的作用后使样品室和取样口处于无菌状态；然后通过顺时针旋转手轮，收拉阀芯，使得密封胶头从阀体物料进口处脱离，从而使样品从罐内经过样品室流出，并从取样口收集；取样完成后，逆时针旋转手轮放松阀芯，通过阀芯再次将密封胶头压紧在阀体物料进口处；通入洁净水将样品室内的残液排出（如果是样品为无菌水等较干净的介质时，这一步可以省略），然后注入杀菌介质进行密封留存，待下一次取样。
工作原理示意图
